Downgauging ohne Kompromisse: das neue EVEREX HYBRID Glättwerk

Flachfolie

Reifenhäuser Cast Sheet Coating setzt neue Maßstäbe in Sachen Flexibilität, Prozessstabilität und Folienqualität. Das innovative EVEREX HYBRID Glättwerk vereint als 4-in-1-Lösung bewährte Walzentechnologie mit einer integrierten Luftschlitzdüse – und ermöglicht so die effiziente und ressourcenschonende Herstellung unterschiedlichster Tiefzieh- und Flachfolien.

Der Trend bei Tiefzieh- und Flachfolien geht eindeutig zu immer dünneren Materialien, um Rohstoffe und Kosten zu sparen. Doch bislang waren dem sogenannten Downgauging Grenzen gesetzt, schließlich soll auch bei weniger Materialeinsatz die gleiche Funktionalität erhalten bleiben. „Mit marktüblichen Glättwerken konnten Polypropylen-(PP)-Folien nicht dünner als ca. 380 µm gefertigt werden“, erklärt Nora Subel, Produktmanagerin bei Reifenhäuser Cast Sheet Coating. Dünnere Folien erforderten bislang den Einsatz einer zusätzlichen Luftschlitzdüse, was die Produktivität der Anlage auf maximal 25 m/min begrenzte und zu Einbußen bei Transparenz und Oberflächenqualität der Folie führte.

Gamechanger für maximale Flexibilität

Deshalb haben die Spezialisten von Reifenhäuser Cast Sheet Coating nun ein neues 4-in-1 Glättwerk entwickelt, das die Vorteile von klassischer Walzentechnologie mit einer Luftschlitzdüse verbindet. Das patentierte EVEREX HYBRID Glättwerk besteht aus drei Walzen und einer Luftschlitzdüse, die je nach Bedarf zugeschaltet werden kann. „Das Besondere beim EVEREX HYBRID Glättwerk ist die flexibel schwenkbare dritte Walze, die eine große Bandbreite an Foliendicken ermöglich“, sagt Subel.

Das Glättwerk EVEREX HYBRID auf einem Blick

Foliendicken: 150 µm bis 2500 µm
Anlagenbreiten: 1000 mm bis 2400 mm
Bahngeschwindigkeit: bis zu 50 m/h
4-in-1-Technologie

„Das Besondere beim EVEREX HYBRID Glättwerk ist die flexibel schwenkbare dritte Walze, die eine große Bandbreite an Foliendicken ermöglich“,

Nora Subel

Produktmanagerin, Reifenhäuser Cast Sheet Coating

EVEREX HYBRID Glättwerk - ideal für häufige Produktwechsel

Bei marktüblichen Glättwerken ist die Anordnung der Walzen hingegen statisch, zum Beispiel horizontal oder mit einer hoch oder einer tiefgestellten Walze. „Mit dem EVEREX HYBRID Glättwerk müssen sich Hersteller nicht für eine feste Walzenkonfiguration entscheiden – und sich damit auch nicht auf bestimmte Foliendicken festlegen“, sagt Nora Subel. „Stattdessen können Hersteller flexibel verschiedene Foliendicken produzieren, ohne aufwändige Umbauten. Das ist vor allem bei dünnen Polypropylen Folien relevant, da hier nur mit kleinen Walzen gleichmäßige Abkühlbedingungen geschaffen werden.“ Die dritte Walze lässt sich in unterschiedliche Positionen bringen und ermöglicht in Kombination mit der integrierten Luftschlitzdüse Foliendicken von 150 µm bis 2500 µm – und das mit nur einem Glättwerk.

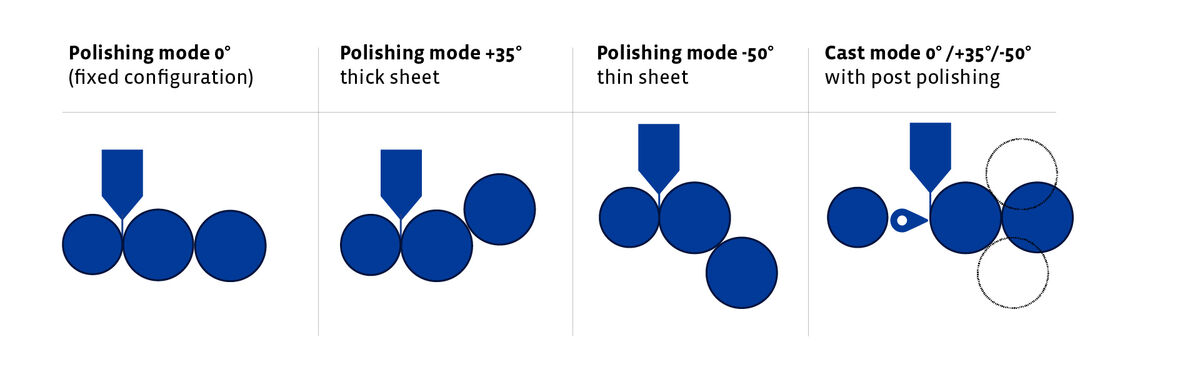

Überblick über die verschiedenen Walzenpositionen beim EVEREX HYBRID Glättwerk

Schnelle Produktwechsel, hohe Effizienz

Gleichzeitig steht das EVEREX HYBRID Glättwerk für die bewährte Prozessstabilität von Reifenhäuser. „Unser Ziel ist es, immer das Maximum an Effizienz zu erreichen“, sagt Subel. „Wir wollen den höchstmöglichen Durchsatz fahren, den die geforderte Qualität zulässt.“ Und genau hier setzt die innovative Technologie des neuen Glättwerks an: Für die Herstellung von Folien mit einer Dicke von 280 µm bis 350 µm lässt sich die dritte Walze tiefer als die anderen beiden Walzen positionieren (siehe Grafik, Polishing mode thin sheet). Dadurch verändert sich der Umschlingungswinkel der Folie an den gekühlten Walzen, das heißt: Die Folie wird früher von beiden Seiten gekühlt, die Kühlleistung des Glättwerks steigt und erlaubt eine doppelte Bahngeschwindigkeit von 50 m/min im Vergleich zu konventionellen Luftschlitzdüsen-Folien.

Maschinenbedienende können das Glättwerk zudem dank des mechatronischen Systems schnell, einfach und präzise einstellen. Die für Produktwechsel erforderlichen Prozessparameter lassen sich innerhalb von Sekunden aus der Rezepturverwaltung auf die Anlage übertragen. Zudem ist das System in die Digitalisierungslösung von Reifenhäuser integrierbar, was eine transparente Datenerfassung in der Produktion ermöglicht. So behalten Maschinenbedienende alle Prozessparameter in Echtzeit im Blick und können bei Bedarf schnell eingreifen.

Überzeugende Folienqualität und optimale Weiterverarbeitung

EVEREX HYBRID verbindet diese hohe Anlageneffizienz mit hervorragenden optischen und mechanischen Folieneigenschaften. Dank der tiefgestellten Positionierung der dritten Walze wird das Material früh und gleichmäßig gekühlt. Die interne Spannung in der Folie wird deutlich reduziert und das Schrumpfverhalten verbessert. Die produzierten Folien sind dadurch ideal für die thermische Formung geeignet, z. B. für Verpackungen im Lebensmittelbereich. Optional kann ein Temperwerk nachgeschaltet werden, um die Folien weiter zu entspannen – besonders wichtig beispielsweise für hochanspruchsvolle, flächig bedruckte Folien, die sich nach dem Druck nicht verziehen dürfen.

Vorteile des Glättwerks

Maximale Flexibilität durch verstellbare Walze
Materialeinsparung dank Downgauging
Hoher Output
Hohe Folienqualität und optimale Weiterverarbeitung durch präzise Kühlung
100 % reproduzierbare Produktqualität durch mechatronische Steuerung

EVEREX HYBRID eignet sich besonders für PP-Folien mit präzisem Kühlbedarf, ist aber auch für andere Kunststoffe flexibel einsetzbar. Das Glättwerk lässt sich problemlos in bestehende Anlagen integrieren und ist ideal für Hersteller mit variierenden Produktanforderungen.
